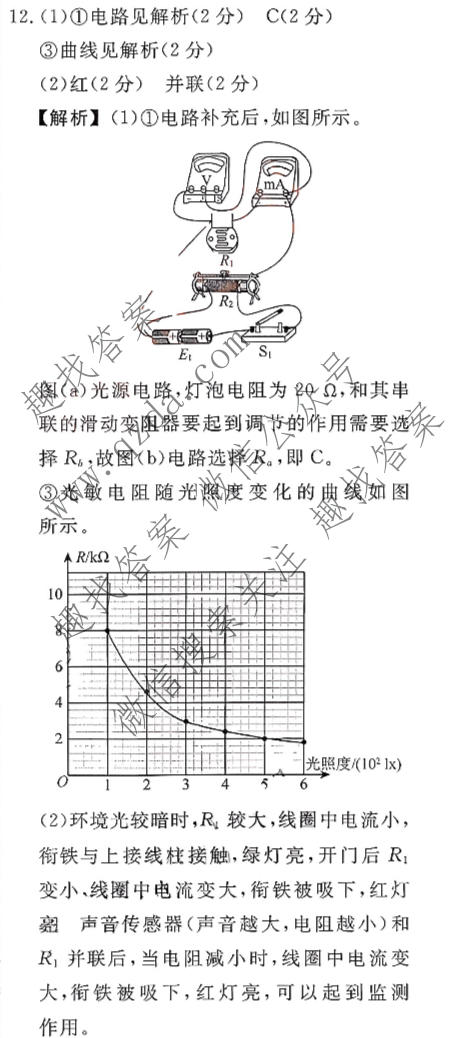

12.(1)①电路见解析(2分)C(2分)③曲线见解析(2分)(2)红(2分)并联(2分)【解析】(1)①电路补充后，如图所示。mAE图(a)光源电路，灯泡电阻为20，和其串联的滑动变阻器要起到调节的作用需要选择R,故图(b)电路选择R。,即C。③光敏电阻随光照度变化的曲线如图所示。本R/k2光照度(101x)346(2)环境光较暗时，R,较大，线圈中电流小，衔铁与上接线柱接触，绿灯亮，开门后R变小、线圈中电流变大，衔铁被吸下，红灯密声音传感器（声音越大，电阻越小）和R,并联后，当电阻减小时，线圈中电流变大，衔铁被吸下，红灯亮，可以起到监测作用。
