皖智教育 安徽第一卷·2025年安徽中考最后一卷物理答案

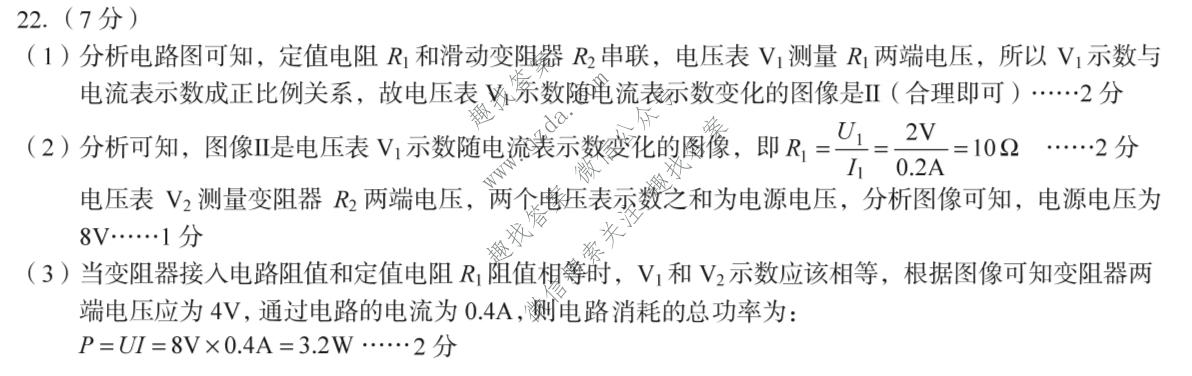

22.（7分)(1)分析电路图可知，定值电阻R,和滑动变阻器R2串联，电压表V1测量R,两端电压，所以V1示数与电流表示数成正比例关系，故电压表V1示数随电流表示数变化的图像是Ⅱ（合理即可)…2分(2)分析可知，图像是电压表V示数随电流表示数变化的图像，即R,==2Y=109…2分10.2A电压表V2测量变阻器R2两端电压，两个电压表示数之和为电源电压，分析图像可知，电源电压为8V…1分(3)当变阻器接入电路阻值和定值电阻R,阻值相等时，V1和V2示数应该相等，根据图像可知变阻器两端电压应为4V,通过电路的电流为0.4A,则电路消耗的总功率为：P=UI=8V×0.4A=3.2W…2分
