[阳光启学]2025届全国统一考试标准模拟信息卷(七)7物理XX-A答案

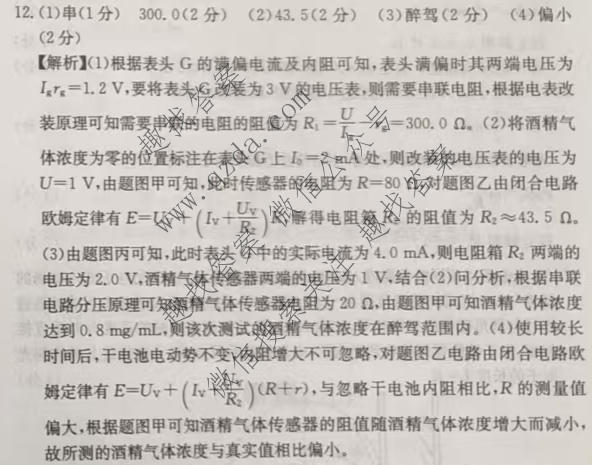

12.(1)串(1分)300.0(2分)(2)43.5(2分)(3)醉驾(2分)(4)偏小(2分)【解析】(1)根据表头G的满偏电流及内阻可知，表头满偏时其两端电压为Ir。=1.2V,要将表头G改装为3V的电压表，则需要串联电阻，根据电表改装原理可知需要串联的电阻的阻值为R=U一r.=300.00。(2)将酒精气体浓度为零的位置标注在表头G上6一2mA处，则改装的电压表的电压为U=1V,由题图甲可知，此时传感器的电阻为R=80Q,对题图乙由闭合电路欧姆定律有E=U十(，+定)R,解得电阻箱R的阻值为R,≈48.50，(3)由题图丙可知，此时表头G中的实际电流为4.0mA,则电阻箱R两端的电压为2.0V,酒精气体传感器两端的电压为1V,结合(2)问分析，根据串联电路分压原理可知酒精气体传感器电阻为20Q,由题图甲可知酒精气体浓度达到0.8mg/mL,则该次测试的酒精气体浓度在醉驾范围内。(4)使用较长时间后，干电池电动势不变，内阻增大不可忽略，对题图乙电路由闭合电路欧姆定律有E-十(，+瓷)R+,与忽略干电池内阻相比，R的测量值偏大，根据题图甲可知酒精气体传感器的阻值随酒精气体浓度增大而减小，故所测的酒精气体浓度与真实值相比偏小。
