炎德英才 名校联考联合体2026年7月高二期末考试(X)物理答案

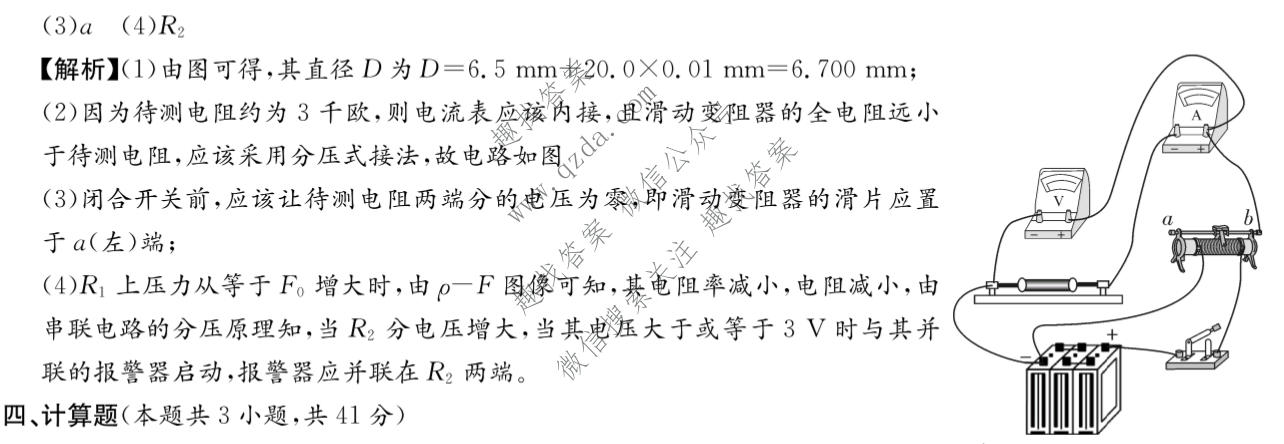

(3)a(4)R2【解析】(1)由图可得，其直径D为D=6.5mm+20.0×0.01mm=6.700mm;(2)因为待测电阻约为3千欧，则电流表应该内接，且滑动变阻器的全电阻远小于待测电阻，应该采用分压式接法，故电路如图(3)闭合开关前，应该让待测电阻两端分的电压为零，即滑动变阻器的滑片应置于a(左)端；(4)R1上压力从等于F增大时，由ρ一F图像可知，其电阻率减小，电阻减小，由串联电路的分压原理知，当R2分电压增大，当其电压大于或等于3V时与其并联的报警器启动，报警器应并联在R2两端。四、计算题（本题共3小题，共41分）
